1. Alegerea cofretului:
- Tipul: Cofretul poate fi monofazat sau trifazat, în funcție de configurația sistemului fotovoltaic.
- Dimensiunea: Dimensiunea cofretului va fi determinată de numărul de componente care vor fi instalate în el.
- Gradul de protecție: Cofretul trebuie să aibă un grad de protecție IP40 sau mai mare pentru a fi protejat de praf și umiditate.
2. Componentele cofretului:

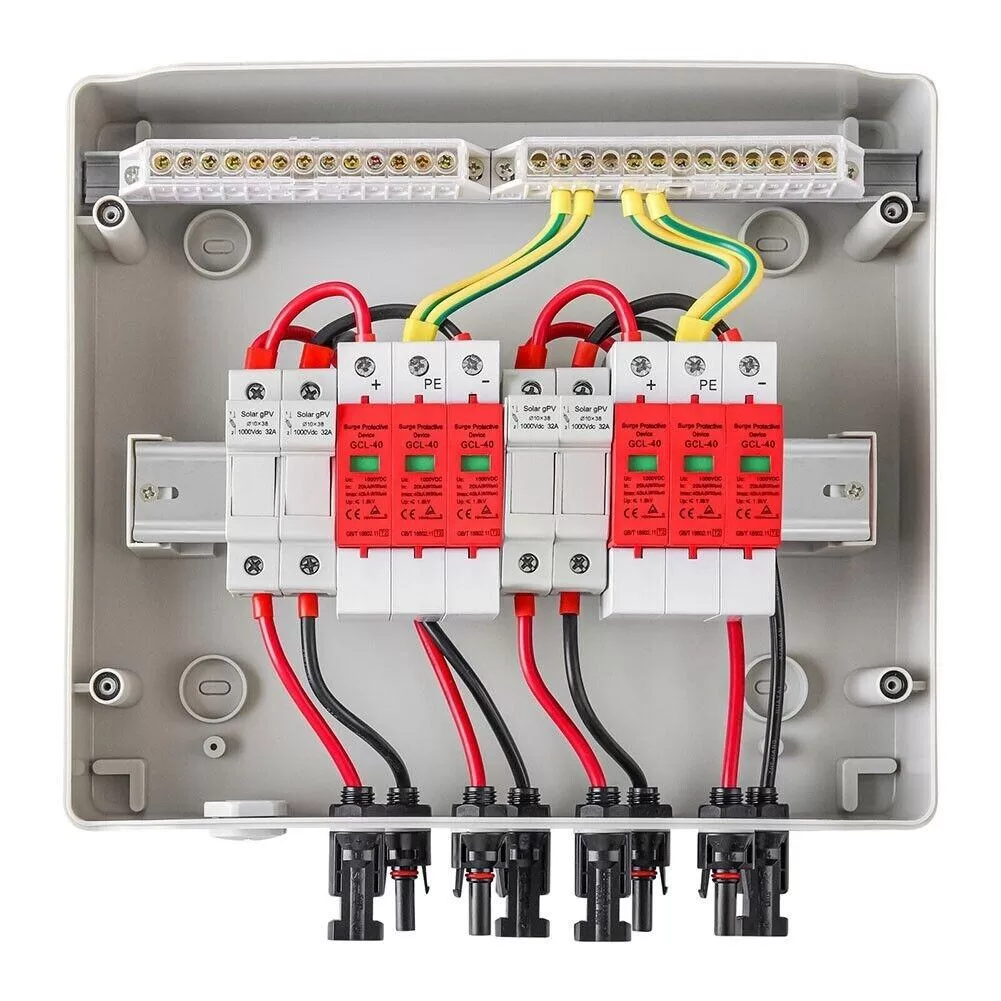

- Descarcator SPD: Protejează sistemul fotovoltaic împotriva supratensiunilor provocate de trăsnete.
- Siguranțe CC: Protejează cablurile CC împotriva supracurenților.
- Siguranță de separare: Separă circuitul CC de circuitul CA.
- Dispozitiv de protecție la supratensiune CA: Protejează invertorul împotriva supratensiunilor din rețeaua electrică.
- Intrerupator principal CA: Permite pornirea și oprirea sistemului fotovoltaic.
- Contor de energie: Măsoară producția de energie a sistemului fotovoltaic.
3. Schema de conexiuni:
- Schema de conexiuni va fi specifică fiecărui sistem fotovoltaic și va fi furnizată de producătorul invertorului.
- Este important să se respecte cu strictețe schema de conexiuni pentru a evita defecțiunile sistemului.
4. Instalarea:
- Instalarea cofretului CA/CC trebuie realizată de un electrician autorizat.
- Cofretul trebuie instalat într-un loc uscat și bine ventilat.
- Cablurile trebuie conectate cu grijă și bine fixate.
5. Verificarea:
- După instalare, este important să se verifice funcționarea corectă a sistemului fotovoltaic.
- Se va verifica dacă toate componentele sunt conectate corect și dacă sistemul produce energie electrică.
Recomandări:
- Este recomandat să se consulte un specialist în domeniul sistemelor fotovoltaice pentru a configura și instala cofretul CA/CC.
- Se vor utiliza componente de calitate de la producători renumiți.
- Se vor respecta cu strictețe instrucțiunile producătorului invertorului și ale componentelor.

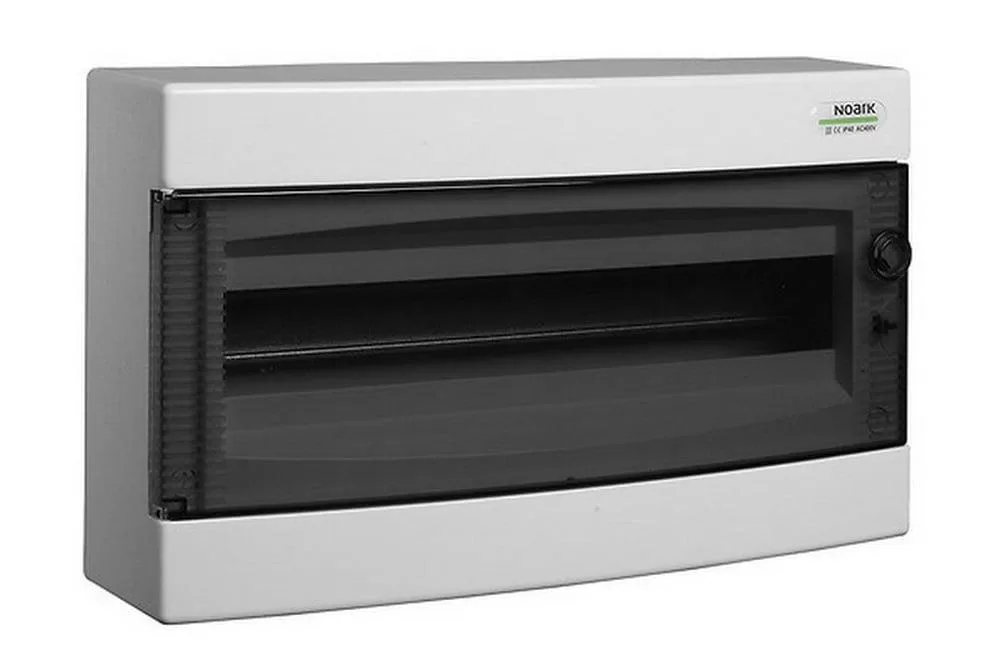

Tabloul de AC trebuie să fie separat de cel CC:
- Conform normativului I7, tabloul de CA trebuie să fie separat de cel CC. Asta înseamnă că e nevoie de două tablouri electrice distincte pentru instalația fotovoltaică.
Motivele separării:
- Siguranță: Separarea reduce riscul de incendii sau electrocutare în caz de defecțiune.
- Performanță: Permite o monitorizare mai precisă a producției de energie și o mai bună gestionare a consumului.
- Reglementări: Separarea este o cerință legală conform I7 pentru a asigura siguranța și conformitatea instalației.
Tipuri de tablouri:
- Tablou CA: Include protecția pentru invertor, cablurile de la panourile solare, contorul de energie și disjunctoarele pentru circuitele de consum.
- Tablou CC: Include protecția pentru stringurile de panouri solare, siguranțele CC și dispozitivele de monitorizare.
Rețineți:
Informațiile prezentate în acest fișier au un caracter general și nu pot fi considerate o instrucțiune detaliată de configurare a unui cofret CA/CC.
Studiu de caz:

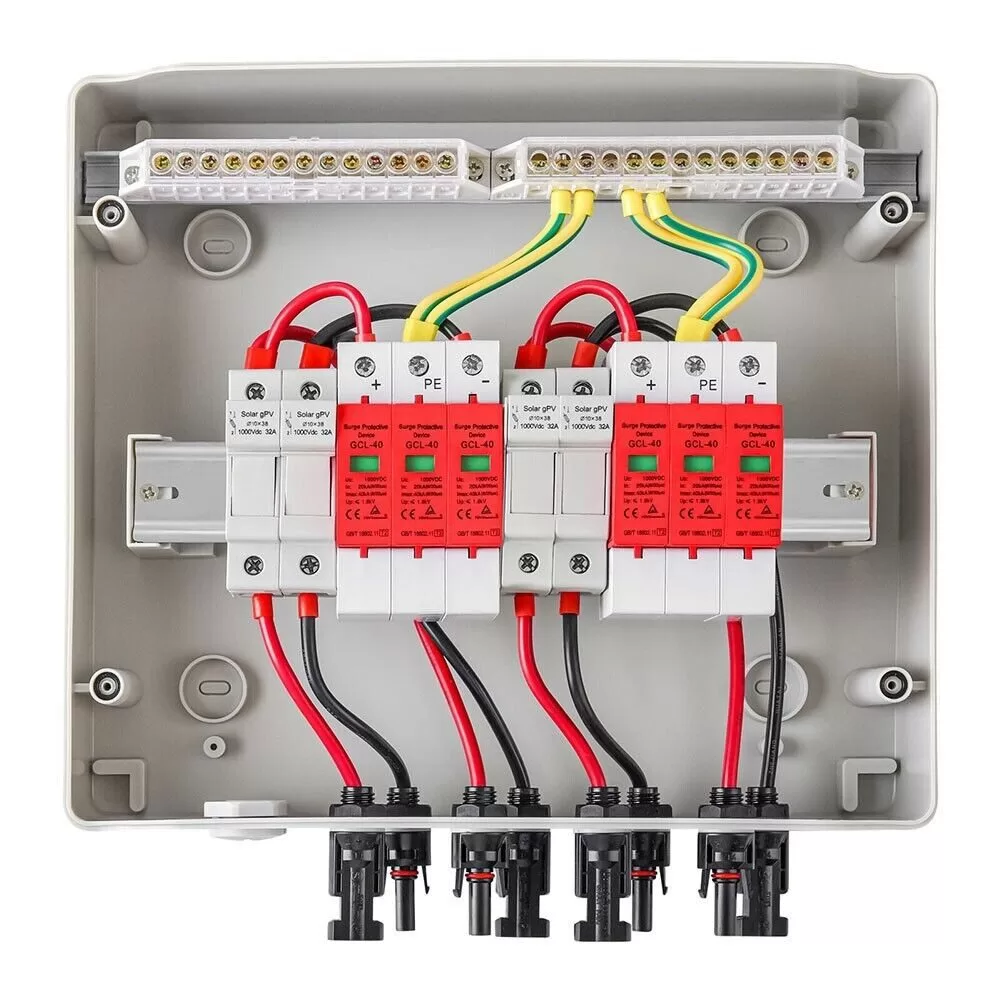

Dimensionarea cofretului CA/CC pentru un sistem fotovoltaic
Acest studiu de caz analizează dimensionarea cofretului CA/CC pentru un sistem fotovoltaic format din invertorul Huawei SUN2000-4KTL-M1 HC și panourile fotovoltaice Longi LR5-54HTH 440M. Alegerea componentelor se bazează pe specificațiile tehnice ale echipamentelor utilizate, asigurând o funcționare optimă și sigură a instalației.
Tablou CC
1. Dimensionarea siguranței fuzibile:

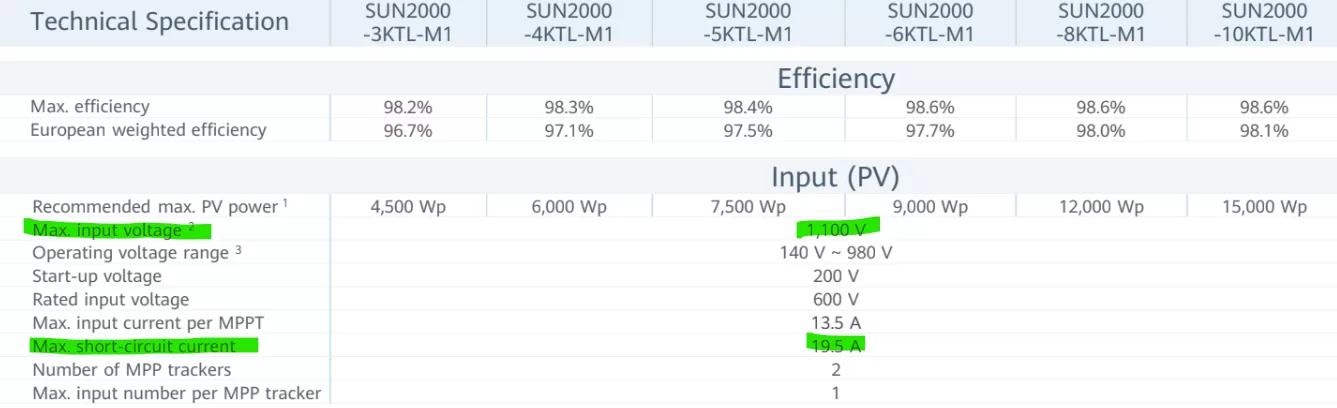

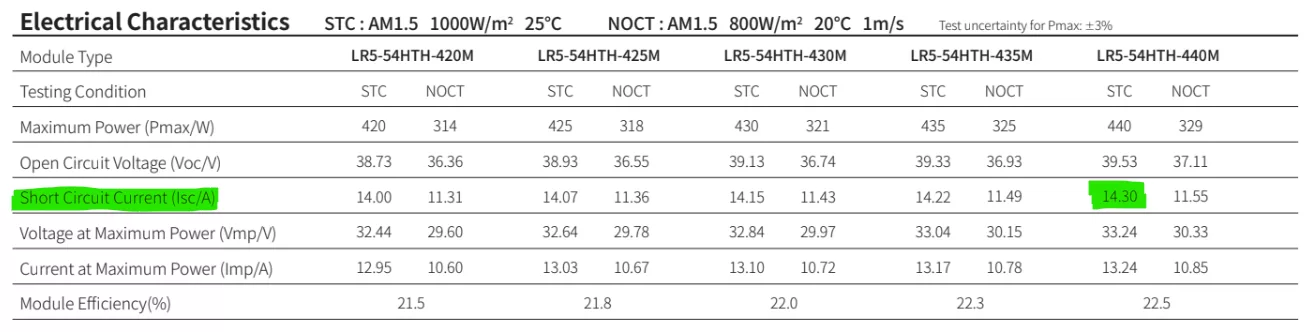

- Curentul nominal al siguranței fuzibile trebuie să fie mai mic decât curentul de scurtcircuit al intrării MPPT a invertorului (19,5A) și mai mare decât curentul Isc al panoului (14,30A). Vom opta pentru un fuzibil de 15A pentru a respecta parametrii specificați.
2. Alegerea descarcatorului de supratensiune:
- Tensiunea maximă a descarcatorului trebuie să fie mai mică decât tensiunea maximă de intrare PV a invertorului (1100V). Se recomandă un descărcător cu tensiunea sub 1100V pentru a proteja sistemul împotriva supratensiunilor.
Tablou CA

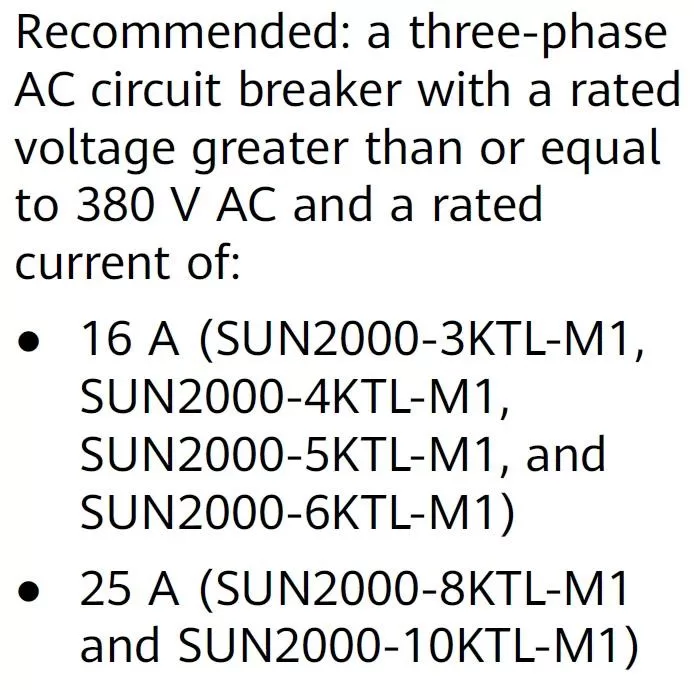

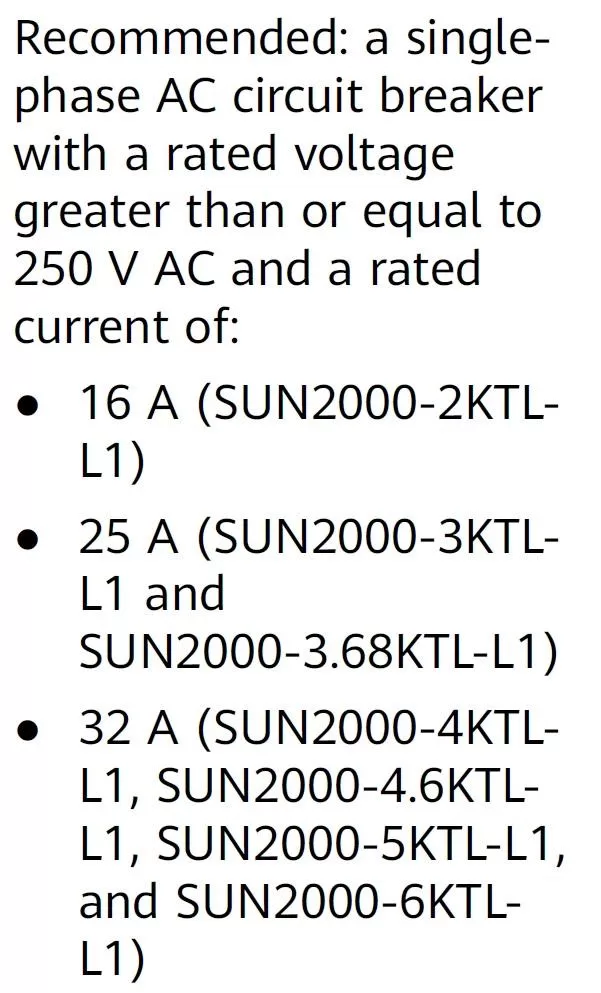

1. Selectarea protecțiilor CA:Valorile recomandate pentru protecțiile CA se regăsesc în cartea tehnică a invertoarelor Huawei. Este importantă respectarea specificațiilor tehnice pentru a asigura o funcționare sigură și eficientă a sistemului.
Concluzie:
Dimensionarea corectă a cofretului CA/CC este esențială pentru o performanță optimă și o durată de viață lungă a instalației fotovoltaice. Alegerea componentelor adecvate, conform specificațiilor tehnice ale echipamentelor utilizate, garantează o funcționare sigură și eficientă a sistemului.
Fișe tehnice atașate:
- Fișa tehnică invertor Huawei SUN2000-4KTL-M1 HC: [https://solargroup.ro/wp-content/uploads/2024/02/SUN2000-3-10KTL-M1-HC.pdf]
- Fișa tehnică panouri fotovoltaice Longi LR5-54HTH 440M: [https://solargroup.ro/wp-content/uploads/2024/02/LGiLEPM-T-PMD-059-F130-LR5-54HTH-420-440M-V1（30-3015black-frame-Explorer）-V19-EN.pdf-1.pdf]
Notă:
Acest studiu de caz oferă o prezentare generală a dimensionării cofretului CA/CC. Se recomandă consultarea unui specialist pentru o dimensionare specifică proiectului dumneavoastră.
