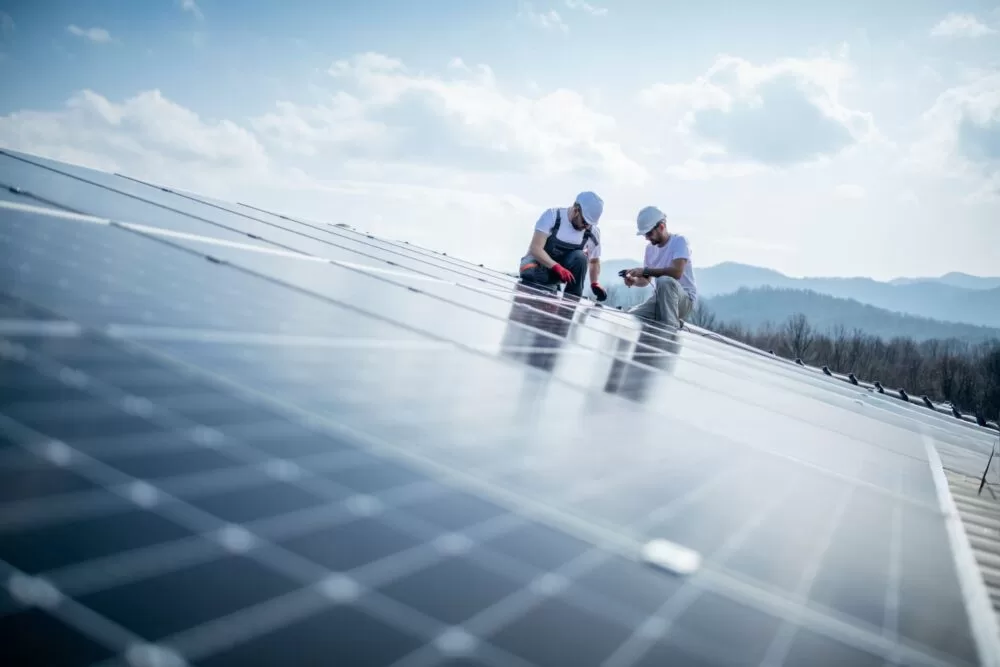

Conectarea panourilor fotovoltaice in serie sau paralel – intelegerea si exploatarea la maxim a energiei solare

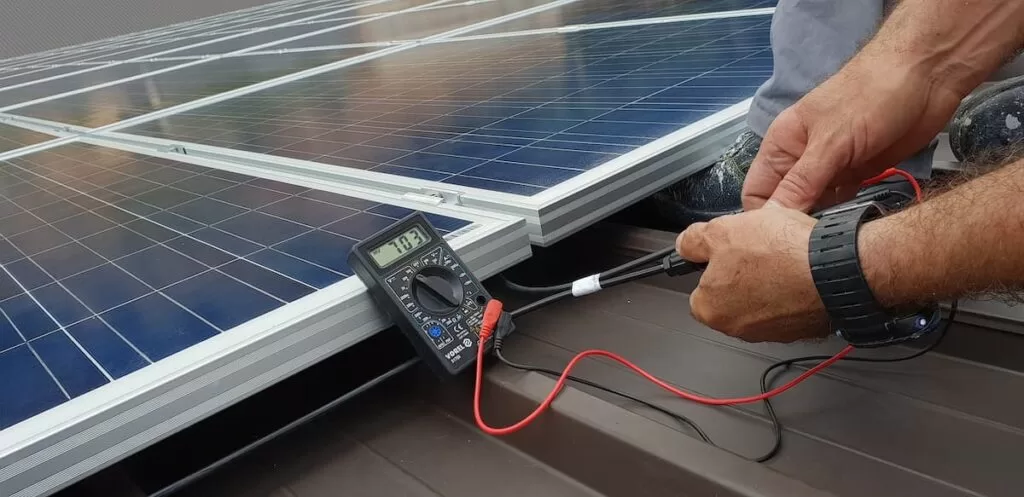

conectarea in serie sau paralel a unor panouri fotovoltaice

In cautarea acerba, din ultima vreme, a solutiilor energetice sustenabile, energia solara a aparut ca o solutie proeminenta, revolutionand modul in care umanitatea este capabila azi de a genera electricitate.

In centrul acestei transformari se afla azi panourile fotovoltaice, elementele de baza ale sistemelor de scara de obtinere a energiei solare. Cu toate acestea, pentru aplicatiile comerciale, la exploatarea la maxim a energiei solare nu este vorba doar de panourile fotovoltaice individuale; este mai ales vorba despre conectarea lor eficienta pentru a valorifica potentialul maxim al energiei solare. Iata de ce, acest articol isi propune sa faca lumina asupra complexitatii conectarii sau legarii panourilor fotovoltaice in serie sau in paralel, dezvaluind secretele tehnice pentru a obtine performanta si eficienta optime.

Valorificarea la maxim a intregii puteri calorice a soarelui necesita o analiza atenta a modului in care panourile fotovoltaice sunt interconectate. Se vor aprofunda, in cele ce urmeaza, modurile de conectare in serie si in paralel a panourilor fotovoltaice, explorand caracteristicile distincte si aplicatiile practice ale acestor moduri de legare in special pentru aplicatiile de anvergura in domeniul energiei solare. Ambele metode de conectare ofera avantaje unice, iar intelegerea diferentelor dintre ele este cruciala pentru intreprinderile care opereaza in industria energiei fotovoltaice.

1. Conectarea panourilor fotovoltaice in serie si in paralel – Informatii preliminare si definitii

In domeniul conectarii mai multor panouri fotovoltaice, sunt posibile doua metode principale: conectarea in serie si conectarea in paralel. Fiecare metoda ofera avantaje distincte si joaca roluri importante in optimizarea sistemelor de obtinere a energiei solare.

  • Legarea panourilor fotovoltaice in serie

In cazul legarii in serie, panourile fotovoltaice sunt unite intre ele secvential, formand o configuratie de tip lant. Acest aranjament valorifica tensiunea cumulativa produsa de fiecare panou, rezultand o tensiune de iesire generala mai mare. Conexiunile in serie sunt deosebit de benefice atunci cand sistemele necesita tensiuni crescute, cum ar fi in instalatiile comerciale la scara larga sau cand se conecteaza la invertoare legate la retea.

Prin legarea panourilor in serie, tensiunea de iesire este cumulativa. De exemplu, daca fiecare panou fotovoltaic genereaza 20 de volti, conectarea a patru panouri in serie va produce o iesire totala de 80 de volti. Tensiunile mai mari sunt avantajoase in situatiile in care este necesara transmiterea energiei pe distante lungi sau cand aplicatia necesita un interval specific de tensiune.

Pentru a asigura o conectare in serie eficienta si sigura, intra in joc mai multe considerente. In primul rand, este vital sa se potriveasca indeaproape puterea de iesire a fiecarui panou pentru a minimiza pierderile de putere din cauza curentilor nepotriviti. In plus, diodele de bypass sunt incorporate strategic pentru a preveni impactul negativ al umbririi partiale sau al defectiunilor unui panou din serie, salvand performanta generala a sistemului.

  • Legarea panourilor fotovoltaice in paralel

Spre deosebire de conectarea in serie, conectarea panourilor fotovoltaice in paralel este o configuratie care permite curentului electric sa circule prin mai multe cai simultan, rezultand o capacitate mai mare a curentului electric. Legaturile in paralel sunt deosebit de utile in scenariile in care sistemele fotovoltaice necesita niveluri de curent mai ridicate, cum ar fi instalatiile de producere a energiei din afara retelei standard de electricitate si fara conectare la aceasta retea nationala sau aplicatiile care implica echipamente mari consumatoare de energie.

Cand panourile fotovoltaice sunt conectate in paralel, tensiunea ramane constanta pe fiecare panou, in timp ce curentul generat de fiecare panou se aduna. De exemplu, daca fiecare panou produce 5 amperi, conectarea a patru panouri in paralel va produce curent total de iesire de 20 de amperi. Conectarea paralela ofera flexibilitate in proiectarea sistemului, permitand scalabilitatea retelelor fotovoltaice fara a sacrifica tensiunea.

Cablarile adecvate si monitorizarea curentului alaturi de protectiile fotovoltaice adecvate sunt cruciale in sfera conectarii panourilor fotovoltaice in paralel. Asigurarea distributiei echilibrate a curentului intre panourile legate in paralel minimizeaza problemele potentiale precum dezechilibrele de putere sau supraincarcarea. In plus, dimensionarea corecta a firelor si sigurantele bine alese garanteaza integritatea sistemului si protejeaza impotriva potentialelor pericole electrice.

2. Conectarea panourilor fotovoltaice in serie

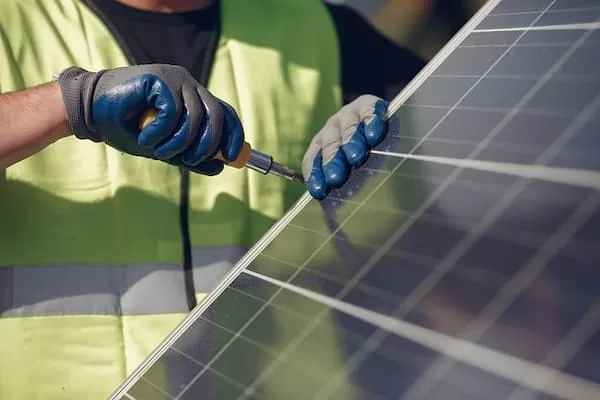

conectare panouri fotovoltaice serie sau paralel - lucrator la montarea unui panou fotovoltaic

Conectarea panourilor fotovoltaice in serie este un aspect important al proiectarii sistemelor eficiente de productie a energiei solare. Intelegand procesul si luand in considerare factorii cheie, intreprinzatorii care instaleaza, de exemplu, parcuri fotovoltaice, pot maximiza tensiunea de iesire, pot optimiza productia de energie si pot asigura functionarea in siguranta a instalatiilor realizate.

In cele ce urmeaza, vom explora pasii implicati in conectarea panourilor fotovoltaice in serie si vom discuta unele considerente esentiale pentru realizarea unei conectari in serie de succes.

Beneficiile conectarii in serie a panourilor fotovoltaice

Conectarea in serie ofera mai multe avantaje unui sistem de panouri fotovoltaice. Un beneficiu semnificativ este cresterea tensiunii de iesire obtinuta prin conectarea panourilor intr-o maniera secventiala. Tensiuni mai mari sunt avantajoase la transmiterea energiei pe distante lungi sau la interfata cu invertoare legate la retea. In plus, conexiunile in serie pot reduce costurile de cablare, deoarece tensiunea cumulata de iesire permite utilizarea unor calibre mai mici ale firelor, minimizand cheltuielile de material si de instalare.

Pasii necesari pentru conectarea panourilor fotovoltaice in serie

Pentru a conecta panourile fotovoltaice in serie, ar trebui urmate cateva etape ale fazei de montaj:

Verificarea compatibilitatii panourilor. Montatorii trebuie sa se asigure ca panourile fotovoltaice conectate au tensiuni nominale compatibile si sunt proiectate pentru conexiuni in serie. Consultarea specificatiilor si a instructiunilor producatorului pentru a confirma compatibilitatea este absolut necesara in aceasta faza.

Pregatirea cablajului. Se va proceda la pregatirea cablajului necesar, inclusiv la alegerea calibrului si a conectorilor corespunzatori. Este indicat sa se foloseasca cabluri de inalta calitate, rezistente la intemperii, potrivite pentru utilizare in exterior, pentru a asigura durabilitate si siguranta.

Realizarea legaturilor pozitiv – negativ. Conecteaza borna pozitiva a unui panou fotovoltaic la borna negativa a panoului adiacent. In mod subsecvent conecteaza borna negativa a panoului cu care ai inceput la borna pozitiva a panoului urmator. Mentine polaritatea constanta pe toata conexiunea in serie, asigurand astfel un flux continuu de curent.

Instalarea diodei de bypass. Instaleaza diode de bypass pe fiecare panou din serie pentru a preveni pierderile de putere din cauza umbririi temporare sau a eventualelor defectiuni care pot aparea la panou. Diodele de bypass te asigura ca curentul electric ocoleste panourile umbrite sau subperformante din diverse cauze, mentinand eficienta generala a sistemului.

Protectia cablajului. Protejeaza cablajul prin directionarea acestuia prin canale speciale sau folosind tehnici adecvate de gestionare a cablurilor pe sistemele de fixare a panourilor fotovoltaice. Aceasta actiune protejeaza cablajele impotriva daunelor fizice diverse, a factorilor de mediu si a potentialelor pericole pe care le pot prezenta cablurile neprotejate.

Potrivirea curentilor electrici. Pentru a optimiza conexiunile in serie, asigura-te ca curentul de iesire al fiecarui panou fotovoltaic este identic cu cel al panourilor cu care este legat in serie. Curentii electrici de iesire nepotriviti pot duce la pierderi de putere si la reducerea performantei sistemului. Ar trebui sa iei in considerare factori precum coeficientii de temperatura si efectele umbririi panourilor atunci cand selectati si aranjati panourile in dispozitivul unui parc fotovoltaic de orice dimensiune.

Cele mai bune practici pentru conexiunile in serie

Pentru a obtine o conectare in serie de succes a panourilor fotovoltaice, este esential sa fie urmarite si aplicate unele bune practici:

  • Inspecteaza si intretine in mod regulat reteaua in serie de panouri pentru a identifica orice conexiuni slabite, cabluri deteriorate sau defectiuni ale unuia sau a mai multor panouri.
  • Implementeaza tehnici adecvate de impamantare conform standardelor din industrie si reglementarilor legale pentru siguranta la eventuale accidente de natura electrica.
  • Optimizeaza conexiunile in serie ale panourilor fotovoltaice luand in considerare factori precum temperatura, umbrirea si efectele de degradare asupra performantei panourilor din retea.

3. Conectarea panourilor fotovoltaice in paralel

Conectarea in paralel a panourilor fotovoltaice implica respectarea, in mare, a acelorasi etape ca si in cazul conectarii in serie cu unele diferente importante pe care le vei regasi in randurile urmatoare.

Astfel, in ceea ce priveste realizarea conexiunilor intre panouri acestea se vor realiza prin conectarea bornelor pozitive ale unui panou cu bornele pozitive ale celuilalt panou pereche. La fel se va proceda si la conectarea bornelor negative.

De asemenea, in cazul conectarii in paralel a panourilor fotovoltaice este necesara monitorizarea curentului electric pentru a te asigura ca distributia curentului intre panourile paralele ramane echilibrata. Acest lucru previne dezechilibrele de putere, reduce riscul de supraincarcare si asigura performanta optima a sistemului.

Cand conectezi panourile fotovoltaice in paralel, este important sa iei in considerare si unele precautii speciale in afara celor enumerate la legarea in serie expuse in sectiunea anterioara:

  • Alege sigurante sau intrerupatoare corect dimensionate pentru fiecare ramura paralela pentru a obtine protectie la supracurent.
  • Asigura-te ca toate panourile paralele au caracteristici de performanta similare, inclusiv coeficienti de tensiune, curent si temperatura, pentru a minimiza dezechilibrele de putere.

4. Panouri fotovoltaice care pot fi conectate atat in serie, cat si in paralel

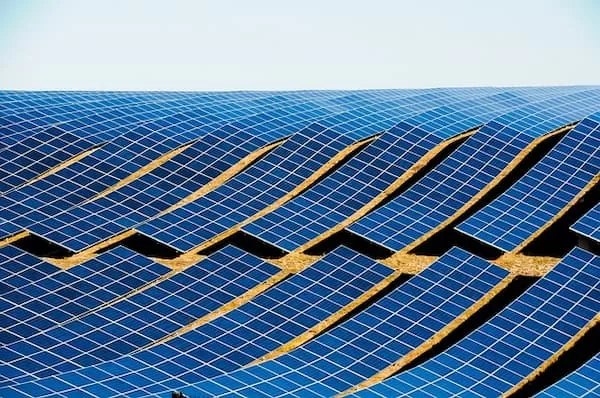

conectare panouri fotovoltaice serie sau paralel - parc fotovoltaic

Atunci cand proiectezi un sistem fotovoltaic, este esential sa selectezi panouri care pot fi interconectate atat in configuratii in serie, cat si in paralel. Versatilitatea unor astfel de panouri permite o mai mare flexibilitate in proiectarea sistemului si optimizarea puterii de iesire.

Panourile dublu compatibile sunt proiectate pentru a fi interconectate atat in configuratii in serie, cat si in paralel, oferind versatilitate in proiectarea sistemului. Aceste panouri sunt construite pentru a face fata cerintelor crescute de tensiune si curentilor electrici ale ambelor tipuri de conexiune, asigurand performanta si compatibilitate optime.

Cand selectati panourile fotovoltaice potrivite pentru conectare in serie si paralel, ar trebui sa iei in considerare urmatoarele specificatii:

  • Tensiunea nominala

Panourile ar trebui sa aiba o tensiune nominala care sa permita conexiuni in serie eficiente. Tensiunile nominale mai mari permit conectarea mai multor panouri in serie, maximizand tensiunea totala de iesire a sistemului. Cauta panouri cu tensiuni nominale care se aliniaza cu cerintele de tensiune ale aplicatiei tale specifice pentru care realizezi legarea.

  • Curenti electrici compatibili

Pentru a facilita conexiunile paralele, panourile compatibile duble ar trebui sa aiba un curent nominal adecvat. Curentii mai mari asigura ca panourile pot gestiona capacitatea de curent combinat atunci cand sunt conectate in paralel. Ia in considerare cerintele actuale ale sistemului si selecteaza panouri care pot gazdui nivelurile de curent dorite.

  • Coeficientul de temperatura

Coeficientul de temperatura al unui panou se refera la variatia de performanta a acestuia odata cu schimbarile de temperatura. Panourile cu coeficienti de temperatura mai mici prezinta performante mai bune in conditii de temperatura diferite. Cand conectezi panouri fotovoltaice in serie si paralel, urmareste sa alegi panouri cu coeficienti de temperatura similari pentru a minimiza dezechilibrele de putere si pentru a optimiza eficienta sistemului.

De asemenea, atunci cand selectezi panouri fotovoltaice pentru legare ain serie sau in paralel, consulta recomandarile si specificatiile producatorului. Producatorii ofera adesea indicatii lamuritoare pentru interconectarea panourilor in serie si in paralel, asigurand compatibilitatea si functionarea in siguranta. Respectarea acestor recomandari este cruciala pentru a mentine garantia, a maximiza eficienta si a garanta longevitatea sistemului.

5. Ce ar trebui sa alegi intre legarea panourilor fotovoltaice in serie si legarea in paralel?

Atunci cand proiectezi un sistem fotovoltaic, decizia de a conecta panourile fotovoltaice in serie sau in paralel este un factor critic care poate avea un impact semnificativ asupra performantei, eficientei si eficacitatii generale a sistemului. In cele ce urmeaza, vor fi analizate diferentele dintre conexiunile in serie si paralel, vom discuta factorii de luat in considerare atunci cand alegem intre cele doua si vom oferi indrumari pentru a ajuta companiile sa ia decizii informate.

  • Tensiune versus curent

Diferenta fundamentala dintre conexiunile in serie si paralel consta in relatia dintre tensiune si curent. Conexiunile in serie maresc tensiunea totala de iesire, in timp ce conexiunile paralel cresc capacitatea totala a curentului din sistem. Intelegerea acestei distinctii este cruciala pentru a determina ce tip de conexiune se potriveste cel mai bine cerintelor specifice ale sistemului tau fotovoltaic.

Evalueaza nevoile de tensiune si de curent ale sistemului fotovoltaic. Daca ai nevoie de o tensiune de iesire mai mare, conexiunile in serie sunt ideale. Pe de alta parte, daca sistemul tau necesita o capacitate a curentului mai mare, conexiunile in paralel sunt mai potrivite. Ia in considerare aplicatia si echipamentul specific alimentat de sistemul fotovoltaic pentru a determina ce factor are prioritate in proiectarea sistemului.

  • Dimensiunea si scalabilitatea sistemului

Ar trebui sa iei in calcul dimensiunea necesara a sistemului fotovoltaic si orice planuri de extindere viitoare. Conexiunile in serie sunt avantajoase in sistemele mai mari unde sunt necesare tensiuni mai mari, cum ar fi instalatiile legate la reteaua generala nationala de transport a electricitatii. Conexiunile in paralel ofera o flexibilitate mai mare pentru scalabilitatea sistemului, permitand adaugarea de panouri pentru a creste capacitatea de curent fara a sacrifica tensiunea de iesire.

  • Costurile de cablare si proiectare

Analizeaza impactul asupra costurilor de cablare si asupra designului atunci cand alegi intre conexiuni in serie si conexiuni in paralel. Conexiunile in serie pot necesita mai putine cablaje din cauza tensiunii de iesire mai ridicate, ceea ce permite utilizarea unor fire mai mici. Conexiunile paralele, pe de alta parte, necesita cablaje mai grele pentru a face fata capacitatii crescute a curentului electric. Evalueaza implicatiile costurilor si ia in considerare fezabilitatea designului cablajului pentru sistemul tau specific.

  • Performanta si eficienta sistemului

Analizeaza impactul diferit al conexiunilor in serie si in paralel asupra performantei generale si a eficientei sistemului tau fotovoltaic. Conexiunile in serie pot fi avantajoase atunci cand se reduc la minimum pierderile de putere din cauza curentilor electrici neuniformi, deoarece curentul de iesire a fiecarui panou ramane constant. Conexiunile paralele asigura redundanta si eficienta generala crescuta a sistemului, permitand sistemului sa functioneze chiar daca un panou este umbrit sau are performante slabe.

  • Consultanta si consiliere profesionala

Este recomandat sa consulti un profesionist calificat sau un inginer cu experienta in sisteme fotovoltaice. Acestia iti pot analiza nevoile specifice, pot evalua conditiile amplasamentului parcului fotovoltaic si iti pot oferi indrumari de specialitate si raspunde la intrebarea daca conexiunile in serie sau cele in paralel sunt mai potrivite pentru aplicatia la care este folosit sistemul.

  • Combinatiile de conexiuni in serie si paralel

In unele cazuri, o combinatie de conexiuni in serie si paralel poate reprezenta cea mai potrivita abordare. Aceasta configuratie hibrida permite companiilor care instaleaza parcuri fotovoltaice sa atinga un echilibru intre cerintele de tensiune si curent, optimizand productia de energie si proiectarea generala a sistemului. Prin combinarea strategica a conexiunilor in serie si paralel a panourilor fotovoltaice, este posibila atingerea nivelurilor dorite de tensiune si curent, mentinand in acelasi timp eficienta sistemului.

In concluzie, intelegerea conceptelor si consideratiilor legate de conexiunile in serie si paralel este esentiala pentru proiectarea si optimizarea sistemelor de panouri fotovoltaice. Alegerea intre conectarile in serie si cele in paralel depinde de cerintele specifice de tensiune si curent, dimensiunea si scalabilitatea sistemului, costurile de cablare si obiectivele generale de performanta. Evaluand cu atentie acesti factori si cautand sfaturi profesionale atunci cand este necesar, companiile operatoare de parcuri fotovoltaice pot lua decizii informate care maximizeaza eficienta, adaptabilitatea si performanta instalatiilor lor de obtinere a energiei solare. Conexiunile in serie si paralel ofera beneficii distincte si o combinatie a ambelor poate fi avantajoasa in anumite scenarii. Valorificarea potentialului acestor tipuri de conexiuni contribuie la succesul industriei fotovoltaice in ansamblu.
